暗黙の FILLER 割り当ての例

次の COBOL データ記述により、下図に示すコンピューター記憶域割り当てが生成される。使用する記号の説明については、下図に続けて後述する。

01 UNSYNCHRONIZED-RECORD.
    02 UNSYNCHRONIZED-DATA-1        PIC 9(3) DISPLAY.
    02 UNSYNCHRONIZED-DATA-2        PIC X(2).
01 COMPOUND-REPEATED-RECORD.
    02 ELEMENTARY-ITEM-1            PIC X(2).
    02 GROUP-ITEM OCCURS 3 TIMES.
 03 ELEMENTARY-ITEM-2        PIC X.
 03 ELEMENTARY-ITEM-3        PIC S9(2) COMP SYNC.
 03 ELEMENTARY-ITEM-4        PIC S9(4)V9(2) COMP SYNC.
 03 ELEMENTARY-ITEM-5        PIC X(5).

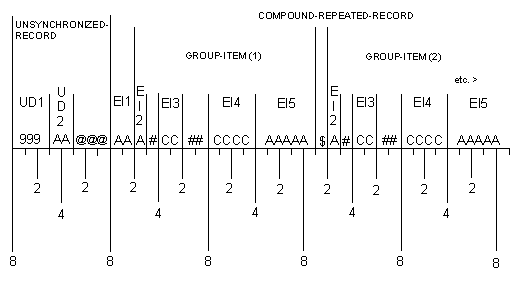

図 1. コンピューターの記憶域の割り当ての例
Sample Computer Storage Allocation

詳細は次のとおり。

@	レコード (01 レベル) の記述が自動的に桁詰めされた場合に割り当てられる暗黙の FILLER バイト
#	後続のデータ項目が明示的に桁詰めされた場合に割り当てられる暗黙の FILLER バイト
$	基本項目以外の項目が OCCURS 句の影響を受ける場合に割り当てられる暗黙の FILLER バイト
9	数字 DISPLAY 文字用に割り当てられるバイト
A	英数字 DISPLAY 文字用に割り当てられるバイト
C	COMPUTATIONAL データ記憶域用に割り当てられるバイト
