.csv ファイルとしての HSF 情報の表示

HSF レコードの収集およびディスクへの書き込みを有効にした場合、個々のトランザクション実行の詳細は、行ごとに 1 つの HSF レコードであるカンマ区切り値ファイルに書き込まれます。

これらのファイルは cashsf-a.csv および cashsf-b.csv という名前でシステム ディレクトリに保管されます。これらのファイルの 1 つは常にアクティブなファイルで、そのファイルがいっぱいになるか、ESMAC 制御ページの [HSF Data] セクションで [Switch] ボタンをクリックすると、レコードは別のファイルに書き込まれます。これは、ファイルの最大サイズに達するか、[Switch] ボタンを再度クリックするまで続行します。

本バージョンの製品で作成された .csv ファイルには、以下のヘッダーがあり、次のフィールドが含まれています。

#HSFVer=03;Custom=xx;CicsFiles=xx;TSQ=xx;TDQ=xx
Type,PID,Task,Date,Time,Tran/Job,User/DDName/CC,LU/Step,Prog/DSName,Latent/ReadCount,Resp/WriteCount,
API/RewriteCount,SQL/DeleteCount,IMS/DSDeleteCount,DSType,DSAccessType,Custom01,File01,Count01,Time01,TS01,Count01,Time01,TD01,Count1,Time1

Custom、File、TS、および TD フィールドの数は、ES_HSF_CFG 環境変数に従って設定された、ヘッダーの xx 値に対応します。

変数を設定する際には、値を許容範囲内に収める必要があります。値が許容範囲外の場合は、そのフィールドにデフォルト値が使用されます。また、フィールド名が変数内で明示的に設定されていない場合は、そのデフォルト値が使用されます。許容範囲とデフォルト値は次のとおりです。

フィールド名 範囲 デフォルト
CUSTOM 0-5 0
CICSF 0-20 5
TSQ 0-20 5
TDQ 0-20 5

次に例を示します。ES_HSF_CFG=CUSTOM=2;CICSF=10;TSQ=32 は、2 個のカスタム フィールド、10 個の CICS ファイル フィールド、5 個の TSQ フィールド、および 5 個の TDQ フィールドを生成します。

重要: 以前のバージョンの製品の HSF 出力は、ヘッダーを含まないか、以下の行で始まらないことがあります。
#HSFVer=01 or 02

以前の一部の .csv ファイル (#HSFVer=01) は、DSType および DSAccessType フィールドを含まず、以下のヘッダーもありません。

#HSFVer=01
Type,PID,Task,Date,Time,Tran,User,LU,Prog,Latent,Resp,API,SQL,IMS,File1,Count1,Time1,File2,Count2,Time2,
File3,Count3,Time3,File4,Count4,Time4,File5,Count5,Time5,TS1,Count1,Time1,TS2,Count2,Time2,TS3,Count3,
Time3,TS4,Count4,Time4,TS5,Count5,Time5

または、以下の IMS フィールドがありません。

Type,PID,Task,Date,Time,Tran,User,LU,Prog,Latent,Resp,API,SQL,File1,Count1,Time1,File2,Count2,
Time2,File3,Count3,Time3,File4,Count4,Time4,File5,Count5,Time5,TS1,Count1,Time1,TS2,Count2,Time2,TS3,
Count3,Time3,TS4,Count4,Time4,TS5,Count5,Time5

フィールドの型

型
レコードの型。次のいずれかになります。
  • CICS - CICS トランザクション用
  • IMS - IMS トランザクション用
  • JCL - JCL ジョブ開始、ステップ完了、およびジョブ終了イベント
  • JCLF - メインフレーム ファイル イベント用
  • WEB - Web サービス用
PID
タスクを実行した SEP のプロセス ID。
Task
一意のタスク番号。
Date
タスクの実行が開始された日付 (yyyymmdd 形式)。
Time
タスクの実行が開始された時刻 (hhmmsscc 形式)。
Tran/Job
以下のタスクの名前。
  • CICS および IMS タスクの場合は、トランザクション ID。
  • JCL および JCLF の場合は、ジョブ名。
  • Web サービスの場合は、サービス名。
User/DDName/CC
  • JCL および JCLF 以外のレコードの場合は、タスクを開始したユーザーの ID。
  • JCL STEP および JCL JOBEND レコードの場合は、関連する条件コード。
  • JCL JOBSTART レコードの場合は、ジョブをサブミットしたユーザー。
  • JCLF レコードの場合は、ジョブ ステップに関連付けられたファイルの DDName。
LU/Step
  • CICS タスクの場合は、論理ユニットまたはネット名 (タスクを開始するために使用された端末の識別子)。
  • JCL JOBSTART レコードの場合は、JOBSTART(CLASS=jobclass) インジケーター。
  • JCL STEP レコードの場合は、ステップ名。
  • JCL JOBEND レコードの場合は、JOBEND インジケーター。
  • JCLF の場合は、ステップ名。
Prog/DSName
  • CICS および IMS タスクの場合は、プログラム名。
  • JCL JOBSTART および JOBEND レコードの場合は、ジョブ番号。
  • JCL STEP レコードの場合は、プログラム名。
  • JCLF レコードの場合は、データセットの名前。
Latent/ReadCount
  • Enterprise Server が要求を受信してからタスクの実行が開始されるまでの時間 (100 分の 1 秒単位)。これは、JCLF レコードを除くすべてのレコードに適用されます。
  • JCLF レコードの場合は、関連するステップ中にファイルに対して実行された読み取りの数。
Resp/WriteCount
  • タスクが実行されていた時間 (100 分の 1 秒単位) (待ち時間を含まない)。これは、JCLF レコードを除くすべてのレコードに適用されます。
  • JCLF レコードの場合は、関連するステップ中にファイルに対して実行された書き込み操作の数。
API/RewriteCount
  • このタスクに対する CICS API (EXEC CICS 文) で費やされた時間 (100 分の 1 秒単位)。これは、JCLF レコードを除くすべてのレコードに適用されます。
  • JCLF レコードの場合は、関連するステップ中にファイルに対して実行された再書き込みの数。
SQL/DeleteCount
  • このタスクに対する SQL API (EXEC SQL 文) で費やされた時間 (100 分の 1 秒単位)。これは、JCLF レコードを除くすべてのレコードに適用されます。
  • JCLF レコードの場合は、関連するステップ中にファイルに対して実行されたレコード削除の数。
IMS/DSDeleteCount
  • このタスクに対する IMS DL/I API で費やされた時間 (100 分の 1 秒単位)。これは、JCLF レコードを除くすべてのレコードに適用されます。
  • JCLF レコードの場合は、現在のステップ中に関連するデータセットが削除された回数。
DSType
このフィールドはすべてのレコードで空白になります。ただし、JCLF レコードは例外で、次のいずれかになります。
  • Permanent
  • PC
  • Terminal
  • Sysout
  • Dummy
  • Temp
DSAccessType
このフィールドはすべてのレコードで空白になります。ただし、JCLF レコードは例外で、次のいずれかになります。
  • Alloc
  • Read
  • Update
  • Delete

構成可能なフィールドの型

以下の追加フィールドは、ES_HSF_CFG 環境変数の値に基づいて繰り返すことができます。

Customxx
ユーザー アプリケーションから ES_WRITE_CUSTOM_HSF への呼び出しを介してレコードに書き込まれたカスタム データ。
Filexx
トランザクションがアクセスしたファイルの名前。
Countxx
トランザクションがこのファイル xx にアクセスした回数。
Timexx
トランザクションがファイル xx へのアクセスに費やした時間 (100 分の 1 秒単位)。
TSxx
トランザクションがアクセスした一時記憶キュー (TSQ) の名前。
Countxx
トランザクションが TSxx にアクセスした回数。
Timexx
トランザクションが TSxx へのアクセスに費やした時間 (100 分の 1 秒単位)。
TDxx
CICS レコードの場合は、一時データ キュー (TDQ) の名前。非 CICS レコードの場合は、空白になります。
Countxx
トランザクションが TDxx にアクセスした回数。
Timexx
トランザクションが TDxx へのアクセスに費やした時間 (100 分の 1 秒単位)。

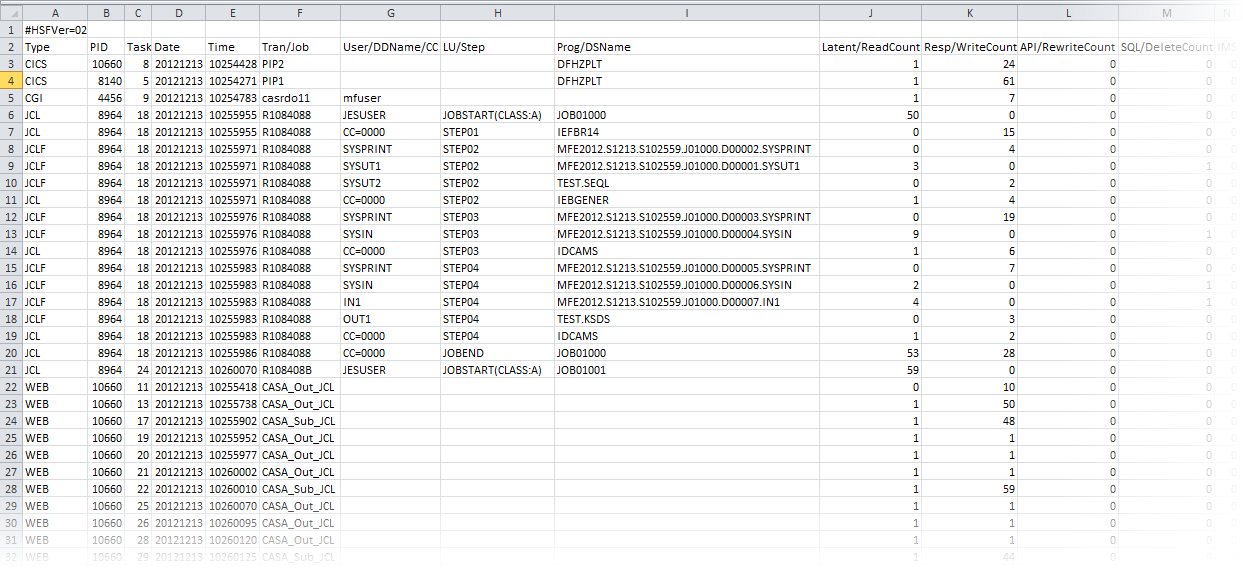

Microsoft Excel で表示されるサンプルの内容
